工程中孔二氧化硅,用于卓越的光学和热性能

抽象的

我们报告了绝热透明材料的显着提前:基于二氧化硅的整体,具有控制孔隙率,其与与气凝胶相当的导热率结合窗户的透明度。

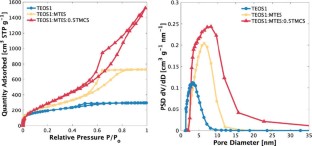

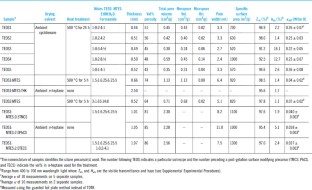

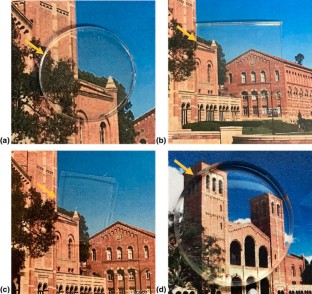

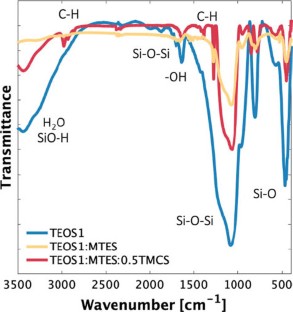

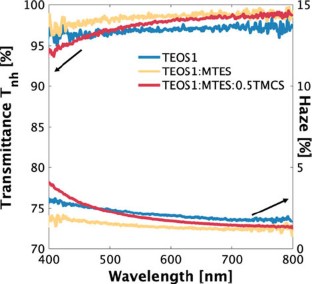

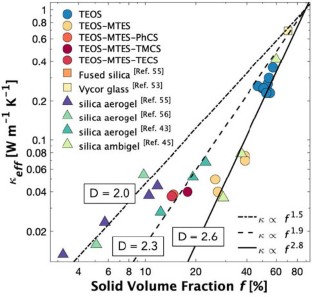

由于缺乏透明、隔热的窗户,导致商业和住宅建筑的大量热量损失,这占美国每年一次能源消耗的约4.2%。本研究表明,在没有超临界干燥的情况下,气氛干燥的二氧化硅气凝胶单体(即歧义)可以同时获得高光学透明度和低导热性,为这一问题提供了一个潜在的解决方案。采用四乙氧基硅烷、甲基三乙氧基硅烷和凝胶后表面改性前驱体的组合,合成了不同孔隙分数和孔径的室温干燥材料。通过控制合成工艺条件,制备出了厚度为0.5 ~ 3mm、透光率为>95%、导热系数为0.04 W/(m K)的介孔单体。小于15 nm的窄孔径分布使其具有良好的透明度和低雾度,而孔隙率超过80%则导致导热系数低。提出了一种考虑分形维数和声子边界散射的热输运模型来解释所测得的低有效热导率。这项工作为透明节能窗户的设计提供了新的见解。

这是订阅内容的预览,通过你的机构访问

表格1。
图1所示。
图2。
图3。

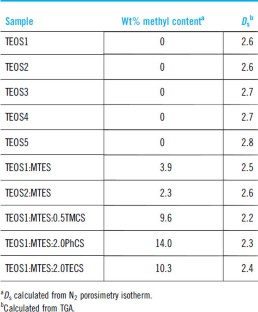

表2。
图4。
图5。
图6。

参考文献

  1. 1.

    Apte J.和Arasteh D .:与美国住宅和商业建筑股票的窗口相关的能源消耗。LBNL-60146,PP。1-38(2008)。

    谷歌学术

  2. 2.

    Arasteh D.,Selkowitz S.,Apte J.和Lafrance M.: Zero Energy Windows。在2006年美国节能能源委员会夏季建筑能效研究,pp.1-14(2006)。

    谷歌学术

  3. 3.

    美国能源信息管理局,能源消费和效率统计办公室,2015年居民能源消费调查(2015)。

    谷歌学术

  4. 4.

    Kamiuto K.,Miyamoto T.和Saitoh S.:带气凝胶表面绝缘的太阳能箱的热特性。达成。能源62,113-123(1999)。

    谷歌学术

  5. 5。

    Buratti C.,Moretti E.和Zinzi M.:高节能窗户,带石英气凝胶,用于建设翻新:实验表征和不同气候条件下的初步模拟。建筑7,1-12(2017)。

    谷歌学术

  6. 6。

    (1 . Weinstein L.A., McEnaney K., Strobach E., Yang S., Bhatia B., Zhao L., Huang Y., Loomis J., Cao F., Boriskina S.V., Ren Z., Wang E. n ., Chen G.:一种混合热太阳能接收器。焦耳962 - 975(2018)。

    CAS谷歌学术

  7. 7。

    Strobach E.,Bhatia B.,阳S.,Zhao L.和Wang E.N:高温退火用于太阳能热应用中的二氧化硅气凝胶结构优化。J.非晶体。固体462,72-77(2017)。

    CAS谷歌学术

  8. 8。

    Zhao L.,Bhatia B.,Yang S.,Strobach E.,Weinstein L.A.,Cooper T.A.,Chen G.和Wang E.N:利用超出200°C超出200°C的热量,没有小于透明气凝胶。ACS纳米13,7508-7516(2019年)。

    CAS谷歌学术

  9. 9。

    Baetens R.,Jelle B.P.和Gustavsen A.: Ailegel绝缘用于建立应用:最先进的评论。能源建设。43,761-769(2011)。

    谷歌学术

  10. 10.

    Jelle b.p.:传统的、最先进的和未来的建筑保温材料和解决方案-性能、要求和可能性。能源建设。43,2549-2563(2011)。

    谷歌学术

  11. 11.

    关键词:建筑保温材料,建筑节能,建筑保温材料abstract:更新。支持。能源rev.。73,1352-1365(2017年)。

    CAS谷歌学术

  12. 12.

    氮,氧,氩和空气的粘度和热导方程。Int。j . Thermophys。25,21-69(2004)。

    CAS谷歌学术

  13. 13.

    气凝胶的结垢特性与结构。J. Sol.-Gel。SCI。技术。8,781-788(1997)。

    谷歌学术

  14. 14.

    陈述E.和Vacht R.:分形固体结构和振动的实验。Proc。R. SoC。数学。理论物理。eng。SCI。423,55-69(1989)。

  15. 15.

    Schaefer D.W.:分形模型和材料的结构。牛夫人。13,22-27(1988)。

    CAS谷歌学术

  16. 16。

    pfeifer p.和avnir d .:在两到三个之间的非整数尺寸中的化学。I.异构表面的分形理论。J.Chem。理论物理。79,3558-3565(1983)。

    CAS谷歌学术

  17. 17。

    Jaroniec M.:评估单个吸附等温线的分形尺寸。朗缪尔11,2316-2317(1995)。

    CAS谷歌学术

  18. 18。

    空气R.,Ackens E.,Coddens G.,Pelous J.和Wooignier T.:中子光谱测量状态的间隔密度。理论物理。启B39,7384-7387(1989)。

    CAS谷歌学术

  19. 19。

    STOLL E.并展示e .:连接和渗滤群的Fracton尺寸。Z.Für。理论物理。b concens。事情81,1-2(1990)。

    谷歌学术

  20. 20。

    Petri A.和Pietronero L .:渗流簇上的Frottons的多分泌性质。理论物理。启B45,12864-12872(1992)。

    CAS谷歌学术

  21. 21。

    Alexander S.和Orbach r .:分形上的状态密度:“Fractons”。期刊。let。43,625-631(1982)。

    谷歌学术

  22. 22.

    Alexander S.,Laermans C.,Orbach R.和Rosenberg H.m.: Fracton对交联聚合物,眼镜和照射石英的振动性质的解释。理论物理。启B28,4615-4619(1983)。

    CAS谷歌学术

  23. 23.

    Kruk M.和Jaroniec M.:有序有机-无机纳米复合材料的气体吸附特性。化学。母娘。3169 - 3183(2001)。

    CAS谷歌学术

  24. 24.

    Scheuerpflug P.,Morper H.-J.,和Neubert G .:硅气凝胶中的低温热输送。期刊。达成。理论物理。24,1395-1403(1991)。

    CAS谷歌学术

  25. 25.

    Aegerter文学硕士、Leventis N.和Koebel文学硕士:气凝胶手册,溶胶-凝胶衍生材料和技术进展(beplay登入施普林格,2011),纽约。

    谷歌学术

  26. 26.

    赵L.,Strobach E.,Bhatia B.,杨S.,Leroy A.,张L.和王E.N:透明气凝胶中雾霾的理论与实验研究。选择。表示27,A39-A50(2019)。

    CAS谷歌学术

  27. 27.

    Mandal C., Donthula S., Far h.m., Saeed a.m., sotiriu -Leventis C.和Leventis N.:用于节能窗户的透明、机械强度高、隔热的交联二氧化硅气凝胶。J. Sol-Gel Sci。技术。92年,84 - 100(2019)。

    CAS谷歌学术

  28. 28。

    Nakanishi Y.,Hara Y.,Sakuma W.,Saito T.,Nakanishi K.和Kanamori K.:无色透明三聚氰胺 - 甲醛气凝胶用于隔热。ACS达成。纳米板牙。3,49-54(2020)。

    CAS谷歌学术

  29. 29。

    Zu G.,Kanamori K.,Wang X.,Nakanishi K.和Shen J.:超弹性三维网聚集硅氧烷的气凝胶作为透明的热超整体器和有效的分离器。化学。母娘。32,1595-1604(2020)。

    CAS谷歌学术

  30. 30.

    Strobach E.,Bhatia B.,阳S.,Zhao L.和Wang E.N:透明二氧化硅气凝胶的高温稳定性,用于太阳能热应用。APL母体。7,081104(2019)。

    谷歌学术

  31. 31。

    Marszewski M., King S.C., Yan Y., Galy T., Li M., Dashti A., Butts D.M., Kang J.S., McNeil P.E., Lan E., Dunn B., Hu Y., Tolbert S.H., and Pilon L.: Thick transparent nanoparticle-based mesoporous silica monolithic slabs for thermally insulating window materials.ACS达成。纳米板牙。2,4547-4555(2019)。

    CAS谷歌学术

  32. 32。

    Schramm R.E.,Clark A.F.和Reed R.P:选择聚合物的机械,热和电性能的汇编和评估。(美国国家标准局,1973年),华盛顿特区

    谷歌学术

  33. 33。

    Caps R.和Fricke J.:热保温的气凝胶。在玻璃生产商和用户的溶胶 - 凝胶技术,Aegerter M. A.和Mennig M.,EDS。(beplay登入Springer,2004),波士顿,马;PP。349-353。

    谷歌学术

  34. 34.

    4 .董伟,刘建军,张建军,等。气凝胶类氧化钒和氧化钼的制备及应用研究。母娘。res。公牛。33岁,561 - 567(1998)。

    CAS谷歌学术

  35. 35.

    rolison d.r.和DUNN B .:导电氧化物气凝胶:电化学中的新材料。j .板牙。Chem.。11,963-980(2001)。

    CAS谷歌学术

  36. 36.

    DONG W .:高表面积钒氧化物气凝胶的电化学性质。Electrochem。固态列托人。3,457(1999)。

    谷歌学术

  37. 37.

    甲酰胺添加剂对硅溶胶-凝胶化学性质的影响。J.非晶体。固体79,177-194(1986年)。

    CAS谷歌学术

  38. 38.

    levy d.和zayat m:溶胶-凝胶法手册(Wiley-VCH Verlag GmbH & Co. KGaA, 2015), Weinheim,德国。

    谷歌学术

  39. 39.

    Brinker C.J.和Scherer G.W.:溶胶-凝胶科学:溶胶-凝胶加工的物理和化学(学术出版社,1990),波士顿。

    谷歌学术

  40. 40。

    用甲酰胺溶胶-凝胶法制备二氧化硅。母娘。res.。189 - 194(2001)。

    CAS谷歌学术

  41. 41。

    Sing K.S.W.:报告气体/固体系统的理由数据,特别参考表面积和孔隙度的测定(建议1984)。纯粹的应用。Chem.。57岁,603 - 619(1985)。

    CAS谷歌学术

  42. 42。

    Thommes M., Kaneko K., Neimark A.V., Olivier J.P., Rodriguez-Reinoso F., Rouquerol J., and Sing K.S.W.: Physisorption of gases, with special reference to the evaluation of surface area and pore size distribution (IUPAC technical report).纯粹的应用。Chem.。87,1051-1069(2015)。

    CAS谷歌学术

  43. 43。

    Pisal a.a.和Venkateswara Rao a .:开发疏水性和光学透明整体式硅胶的窗口面板应用。J.多孔母体。24,685-695(2017)。

    CAS谷歌学术

  44. 44。

    Wei T.-Y.,Lu S.-y.,和Chang Y.-C .:透明,疏水复合气凝使机械强度高,高温热导流率。期刊。化学。B.112,11881-11886(2008)。

    CAS谷歌学术

  45. 45。

    魏T.-Y。,Chang T.-F., Lu S.-Y., and Chang Y.-C.: Preparation of monolithic silica aerogel of low thermal conductivity by ambient pressure drying.J.IM。陶瓷。SOC.。90年,2003 - 2007(2007)。

    CAS谷歌学术

  46. 46.

    关键词:正硅酸乙酯(TEOS),水解,红外光谱光谱。let。31,99-219(1998)。

    CAS谷歌学术

  47. 47.

    Al-Oweini R.和El-Rassy H.:使用几种Si(或)制备的二氧化硅气凝胶的FTIR光谱合成和表征4和r''si(或')3.前体。J.Mol。塑造。919年,140 - 145(2009)。

    CAS谷歌学术

  48. 48.

    Prakash S.,Brinker C.J.,Hurd A.J.和Rao S.M.:通过使用表面衍生化在环境压力下制备的石英膜,以诱导可逆干燥收缩。自然374,439-443(1995)。

    CAS谷歌学术

  49. 49.

    贝尔迪u .:开发一款单片气体釉面窗口,用于能源改装项目。达成。能源154年,603 - 615(2015)。

    谷歌学术

  50. 50。

    Fricke J.,Lu X.,Wang P.,Büttnerd,以及海莫曼·u .:整体石英气凝胶壳的优化。Int。J.热传质35岁,2305 - 2309(1992)。

    CAS谷歌学术

  51. 51。

    Jain A.,Rogojevic S.,Ponoth S.,Gill W.N.,Plawsky J.L.,Simonyi E.,Chen S.T.和HO P.S.:加工纳米孔硅胶膜的依赖导热率。J. Appl。理论物理。91,2275-3281(2002)。

    CAS谷歌学术

  52. 52。

    Ebert H.-p .:气凝胶的热性质。在Aerogels手册,Michel A. Aegerter,Nicholas Leventis和Matthias M. Koebel,EDS。(beplay登入Springer,2011)纽约。

    谷歌学术

  53. 53。

    Touloukian廖曜生。导热系数:非金属固体,物质热物理性质,卷。2,(IFI / Plenum,1970),纽约。

  54. 54。

    ziman准:电子和声子:固体中输运现象的理论(《牛津物理科学经典文本》,克拉伦登出版社,牛津大学出版社,2001),纽约,牛津。

    谷歌学术

  55. 55。

    Scheuerpflug P., Hauck M.,和Fricke J.:硅气凝胶在1.4和330 K之间的热性能。J.非晶体。固体145年,196 - 201(1992)。

    CAS谷歌学术

  56. 56。

    海姆曼u .:Wärmetransport在半透明的Nichtgrauen Medien Am Beispiel von SiO2-Aerogelen(威尔茨堡大学),Würzburg,德国。

    谷歌学术

  57. 57。

    Harretd J.H.,Ebina T.,Tsubo N和Stucky G.:在二氧化硅和Ormosil凝胶中操纵孔径分布在环境压力条件下干燥。J.非晶体。固体298,241-251(2002)。

    CAS谷歌学术

  58. 58.

    Kargar F.,Ramirez S.,Debnath B.,Malekpour H.,Lake R.K.和Balandin A.A.:纳米孔氧化铝阵列中的声学声子谱和热传输。达成。理论物理。let。107,171904(2015)。

    谷歌学术

  59. 59.

    Romano G.和Grossman J.C.:Sphon瓶颈在无序的纳米多孔材料中识别。理论物理。启B96(2017)。

下载参考

致谢

This research was supported in part by the U.S. Department of Energy Advanced Research Projects Agency-Energy (ARPA-E) Single-Pane Highly Insulating Efficient Lucid Designs (SHIELD) program (ARPA-E Award DE-AR0000738) and the NRT-INFEWS: Integrated Urban Solutions for Food, Energy, and Water Management (Grant No. DGE-1735325).

作者信息

隶属关系

作者

通讯作者

对应于布鲁斯S. Dunn.

补充材料

补充材料

要查看本文的补充材料,请访问https://doi.org/10.1557/mre.2020.40。

权利和权限

重印和权限

关于这篇文章

通过Crossmark验证货币和真实性

引用这篇文章

Butts,D.M.,McNeil,P.E.,Marszewski,M。等等。用于高级光学和热性能的工程中孔二氧化硅。能源与可持续发展夫人7,39(2020)。https://doi.org/10.1557/mre.2020.40

下载引用

关键词

  • 气凝胶
  • 奈米结构
  • 光学特性
  • 孔隙度
  • 导热系数
